Kılavuz · Bölüm 2

Arayüz

Penceredeki her parçanın ne işe yaradığı. Yaparak öğrenmeyi yeğliyorsanız ilk analizinizle başlayın, bir denetim kafanızı karıştırdığında buraya dönün.

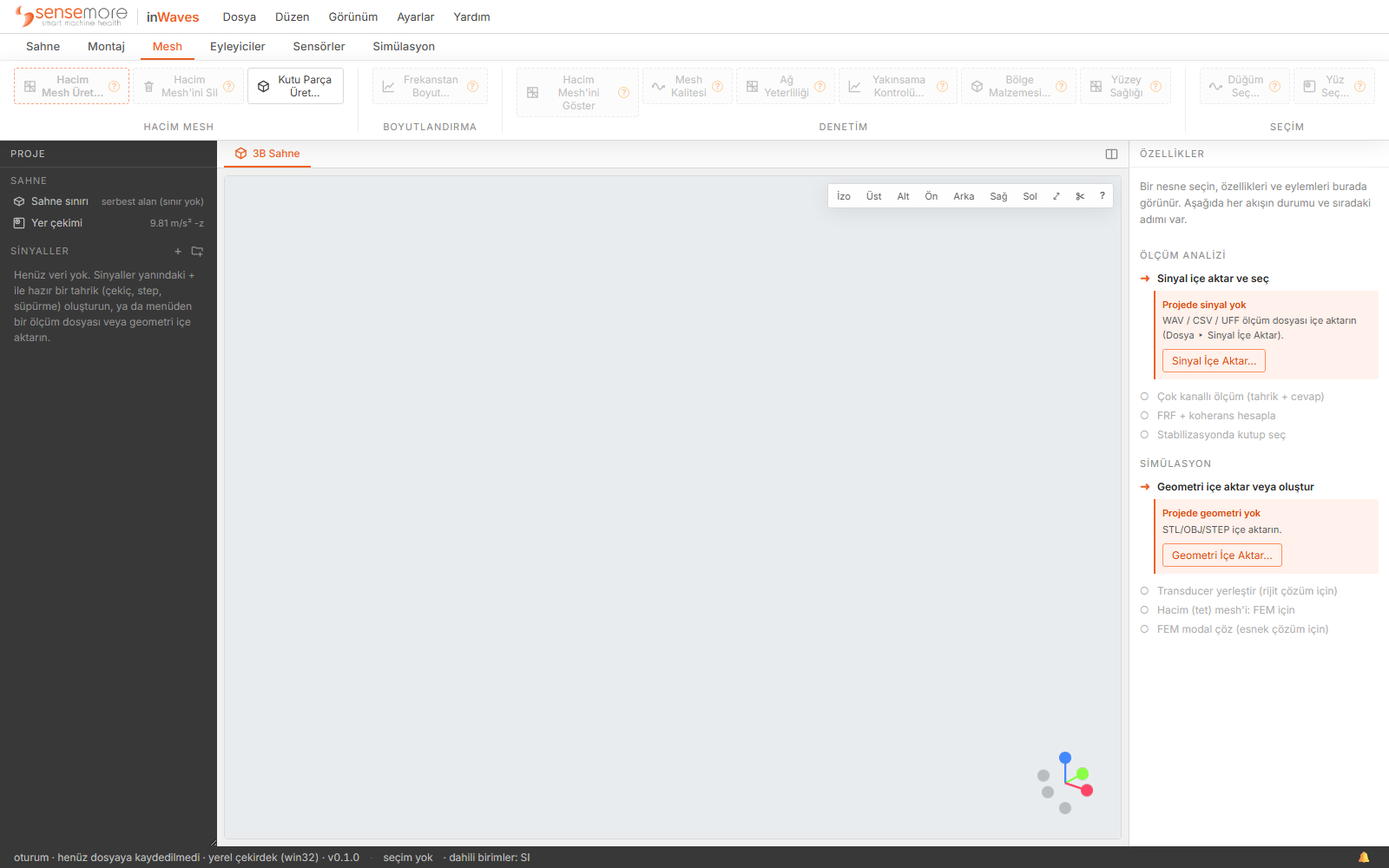

Pencere

İki yan panel Görünüm ▸ Nesne Tarayıcısı ve Görünüm ▸ Özellikler Paneli ile gizlenebilir.

Şerit

Tabloda her sekmenin grupları ve ilk kullanıcının ihtiyaç duyacağı düğmeler var. Gerisi iş akışı bölümlerinde.

▶ ÇÖZ ön kapıdır: sahneye bakar, hangi analizlerin uygulanabilir olduğunu sorar ve seçtiklerinizi doğru sırayla koşar. Tek tek çözücüler ise tek bir analizi kendi ayrıntı diyaloğuyla yürütür.

Menü çubuğu

Proje ağacı

Bir projenin ağırlığını iki başlık taşır: Sinyaller ve Sahne parçaları. Mesnetler, yükler, sensörler, seçimler, bağlar ve mod setleri ait oldukları parçanın altında görünür; parça açılmadan bütün kurulumunu gösterir.

• Satırlar düğmelerini üzerinde taşır: Gizle ya da Göster diyen bir göz, ve neyin gideceğini adıyla söyleyen bir silme düğmesi (Mesneti kaldır, Yükü kaldır, Hoparlörü kaldır).
• F2 ya da çift tıklama satırı yerinde yeniden adlandırır.
• Bir sinyali ya da parçayı klasörün üstüne sürükleyerek taşıyın; başlıktaki Klasör ekle yeni klasör açar. Klasörler yalnız düzen içindir.
• Sinyaller başlığındaki + düğmesi Sinyal oluştur (çekiç, step, süpürme…): ölçüm dosyası olmayan bir proje ilk tahrikini böyle elde eder.
• Sağ tık menüsü yoktur. Bir satırın yapabildiği her şey satırın üstünde ya da özellikler panelindedir.

Özellikler paneli

Bir nesne seçin, bu panel onun düzenleyicisi olur: malzemenin E, ν, ρ ve ζ değerleri; mod setinin frekans tablosu; sinyalin kanalları, grafikleri ve dışa aktarma düğmeleri.

Hiçbir şey seçili değilken ürünün içinden geçen iki yolun kontrol listesini gösterir; her adım tamam, sıradaki ya da sonraki diye işaretlenir. Ölçüm Analizi şöyle akar: Sinyal içe aktar ve seç → Çok kanallı ölçüm (tahrik + cevap) → FRF + koherans hesapla → Stabilizasyonda kutup seç. Simülasyon ise: Geometri içe aktar veya oluştur → Hacim (tet) mesh'i: FEM için → FEM modal çöz (esnek çözüm için); Transducer yerleştir (rijit çözüm için) alternatif bir yoldur, ön koşul değildir. Sıradaki adıma tıklamak onu neyin engellediğini anlatır.

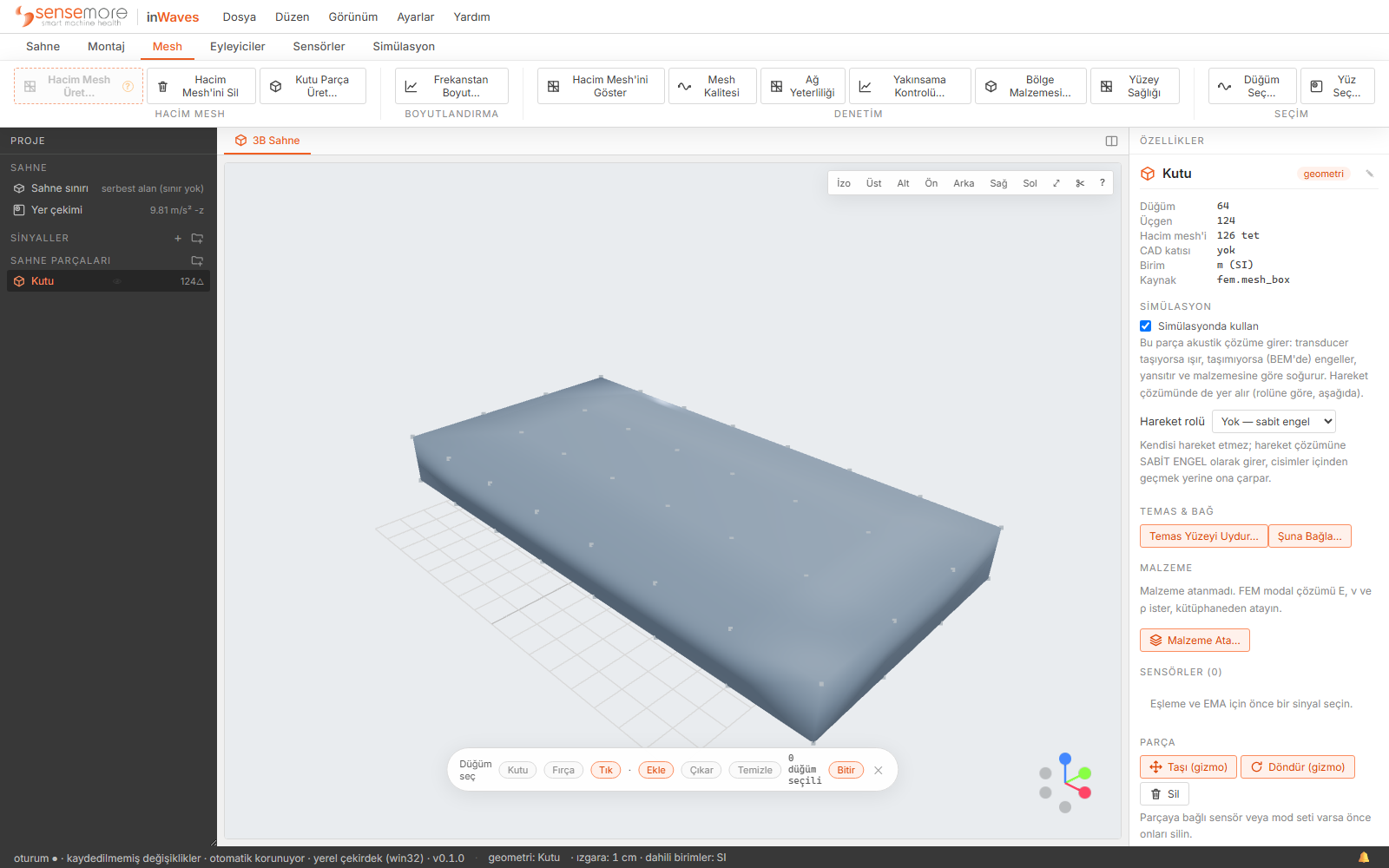

3B görünüm

Dünya Z yukarıdır; SolidWorks, Inventor, NX ve gmsh'in hepsinin ürettiği makine mühendisliği geleneği budur. İçe aktarılan modeller görüntüleyiciye uysun diye döndürülmez.

Görünüm araç çubuğu yedi kamera önayarını tekrarlar (izometrik, üst, alt, ön, arka, sağ ve sol); ardından bir sığdırma düğmesi, bir kesit aracı ve Kamera kartını açıp kapatan bir ? düğmesi gelir. Kesit aracı bir Kesit denetimi açar: eksen (X, Y ya da Z), düzlem için bir kaydırıcı ve yön çevirme. Kapalı bir gövdeyi keser, modelde hiçbir şeyi değiştirmez.

Bir koşu çizilecek alanlar ürettiğinde bir Katmanlar menüsü belirir: Yapı bölümü (parçanın üstüne hangi alanın boyandığı) ve Akış bölümü (hava parçacıkları, kesitler, akım çizgileri, girdaplar, volümetrik duman). Verisi olmayan katman hiç görünmez.

Grafikler ve sekmeler

Grafik türleri iş akışına bağlıdır: ölçüm için spektrum ve FRF, FEM için mod tablosu ve gerilme alanı, akustik için ekogram ve yönelim. Her biri kendi bölümünde anlatılır. Üç davranış hepsinde ortaktır:

• Sekmeler üstlerindeki ✕ ile kapanır.
• Bir sekme sabitlenebilir: Sekmeyi sabitle: sonraki çözüm yeni sekme açar. Sabitlenmemişken tekrarlanan bir koşu grafiği yerinde değiştirir; karşılaştıracağınız sekmeyi önce sabitleyin.
• Bölünmüş Görünüm (3B + grafik) bir grafiği ve 3B sahneyi yan yana koyar, ayırıcı sürüklenebilir. Bir kipin oynayışını izlerken sayısını okumanın tek yolu budur.

Durum çubuğu

Soldan sağa: proje adı, kaydedilmemiş değişiklik varken bir ●, ve kayıt durumu sözle: kaydedilmemiş değişiklikler · otomatik korunuyor, saatiyle birlikte kaydedildi, ya da henüz dosyaya kaydedilmedi. Masaüstü sürümünde çalışma dosyası otomatik korunur. Sonra seçim, ızgara aralığı ve hiç değişmeyen bir okuma: dahili birimler: SI. Diyaloglar milimetre isteyebilir, ama saklanan ve hesaplanan her şey SI'dır.

Bildirimler

İletiler köşede bildirim olarak belirir. Bilgi ve başarı bildirimleri birkaç saniyede kendiliğinden kapanır, fareyi üstüne getirmek sayacı durdurur. Hatalar ve engel açıklamaları yapışkandır. Bir yol gösterme bildirimi sebebi, eksik olanı ve çoğu zaman tek tıkla düzelten bir düğmeyi taşır.

Ekranda en çok dört bildirim durur, en eskisi sessizce düşer. Durum çubuğunun sağ ucundaki zil oturumun tüm geçmişini saatiyle saklar; panel kapalıyken gelen hatalar için okunmamış sayacı yükseltir.

Klavye kısayolları

Bir alana yazarken ve bir diyalog açıkken kısayollar yok sayılır. F2 çalışır ama Yardım ▸ Klavye Kısayolları penceresinde listelenmez; yukarıdaki tablo tam listedir.

Sırada: ilk analiziniz. Bir model, bir kip ve bir sayı, yaklaşık on beş dakikada.
