Başvuru
Ayarlar, birimler ve lisans
Bu sayfadaki her şeyi iki soru belirler: bir sayı hangi birimde ve o ayar projeye mi makineye mi ait.
Birimler: içeride SI
inWaves içindeki her büyüklük SI temel birimlerinde saklanır ve hesaplanır: metre, kilogram, saniye, paskal, newton. Durum çubuğu bunu kalıcı olarak yazar: “Tüm hesaplar SI birimlerinde; dB referansları ISO 1683.” dB seviyeleri referansını da taşır (ses basıncında 20 µPa, gerisinde ISO 1683).
Mühendislik birimleri yalnız giriş alanlarında yaşar. Birim alan etiketinde köşeli parantez içinde durur, dönüşüm veri girerken yapılır:
| Alan | Siz şunu yazarsınız | Şöyle saklanır |
|---|---|---|
| Elastisite modülü E [GPa] | GPa | Pa |
| Poisson oranı ν [-] | boyutsuz | boyutsuz |
| Yoğunluk ρ [kg/m³] | kg/m³ | kg/m³ (zaten SI) |
| Uzunluk ve kalınlıklar, ör. Eleman boyutu (0 = gmsh otomatik) | mm | m |
| Şarj basıncı (gauge) | bar, gauge | Pa mutlak (atmosfer eklenir) |
| Şarj hacmi V₀ | L | m³ |
| Etkin alan Ae | cm² | m² |
Dikkat edilecek yer gauge basınçtır. 4 bar gauge şarj edilmiş kapalı bir kavite yaklaşık 5,01 bar mutlak basınçtadır ve çözücünün gaz yasasından türettiği rijitlik mutlak değeri kullanır. Bildirim ikisini birden yazar.
Eksenler Z yukarıdır ve içe aktarılan model asla döndürülmez. İçe aktarıcı kendiliğinden hiçbir dönüşüm uygulamaz. Bir parça yan yatmış geliyorsa öyle çizilmiştir.
Sayısal alanlar ondalık virgülü kabul eder. 1,5 yazmak iki değer değil 1,5 olarak okunur.
Bir ayar nerede yaşar
- Çözücü ve ortam ayarları proje dosyasının İÇİNDE taşınır. Işın sayısı, koltuk haritası sıklığı, hava, ışıma bandı ve modal sönüm
.iwpdosyasına yazılır. Birini değiştirmek projeyi kaydedilmemiş işaretler. - Arayüz dili, GPU tercihi ve telemetri rızası makinede kalır. Bunlar dosyaya hiç girmez.
Çözücü ayarlarınız onunla gider ve koşunuzu tekrarlar. Dil, GPU seçimi ve gizlilik rızası kendisininki kalır.
Ayarlar penceresi
Ayarlar ▸ Simülasyon Ayarları… ile açılır. Simülasyon Ayarları penceresinin altı sekmesi vardır. Varsayılanlar bütün sayısal alanları kurulum değerlerine döndürür, Vazgeç yaşayan ayarlara dokunmaz, Kaydet çözücü ayarlarını projeye yazar.
Genel
Donanım ve arayüz: Arayüz dili (Türkçe ya da İngilizce), seçildiği anda uygulanır. Çözüm metinleri bir sonraki koşudan itibaren gelir. GPU anahtarı aşağıda.
Oda Akustiği
Işın izleme çözümü ve ürettiği koltuk haritası.
| Alan | Birim | Aralık | Varsayılan | Yükseltmek ne kazandırır |
|---|---|---|---|---|
| Işın sayısı | - | 1 000 – 500 000 | 40 000 | Daha az gürültülü koltuk haritası. Maliyet doğrusaldır: ışını ikiye katlamak süreyi ikiye katlar. |
| Maksimum izleme süresi | s | 0,5 – 20 | 4,0 | Uzun bir çınlama kuyruğuna yer. Kısa kalırsa T30 kırpılır; −35 dB'ye inmek için beklenen T30'un kabaca yarısı yeter. |
| Koltuk haritası: X bölme | - | 2 – 60 | 18 | Dinleyici alanı boyunca daha ince ayrıntı; karşılığında daha çok alıcı hesaplanır. |
| Koltuk haritası: Y bölme | - | 2 – 60 | 14 | Aynısı, diğer eksende. |
| Kulak yüksekliği (zeminden) | m | 0,1 – 3 | 1,2 | Oturur kulak ~1,2 m, ayakta ~1,6 m. Alıcılar altlarındaki döşemeyi takip eder; ölçü sıfır kotundan değil, o döşemeden alınır. |
Ortam
Havanın soğurması bu iki sayıdan ISO 9613-1'e göre hesaplanır.
| Alan | Birim | Aralık | Varsayılan |
|---|---|---|---|
| Sıcaklık | °C | −20 – 50 | 20 |
| Bağıl nem | % | 5 – 100 | 50 |
Auralizasyon
Binaural dinleme için ışın izleme; akustik çözümden ayrıdır. Işın sayısı 1 000 – 500 000, varsayılan 30 000. Maksimum izleme süresi 0,5 – 20 s, varsayılan 3,0 s.
Işıma & FEM
Titreşimi sese çeviren çözümler.
| Alan | Birim | Aralık | Varsayılan | Yükseltmek ne kazandırır |
|---|---|---|---|---|
| Üst frekans f_max | Hz | 100 – 20 000 | 4 000 | Mikrofon sinyalinin ve alan haritasının bandı. Yükseltmek daha çok mesh çözünürlüğü ve ışıyan eleman ister; ikisi birlikte artmazsa sonuç pürüzsüz ve yanlış çıkar. |
| Modal sönüm ζ | - | 0,0001 – 0,2 | 0,01 | Esnek gövde (FEM) çözümünde çınlama süresini ve tepe seviyeyi belirler. Çıplak çelik ~0,001, sönümlü montaj ~0,03. |
| Alan haritası çözünürlüğü (n×n) | - | 11 – 121, tek | 41 | Kesit alan haritasının ızgara sıklığı. BEM'de pahalıdır; orada genellikle 21 yeter. |
| Işıyan eleman üst sınırı | - | 100 – 20 000 | 4 000 | Rayleigh ve BEM ışıyan yüzeyi bu kadar elemana indirger. Eleman λ/4'ten küçük olmalıdır, yani f_max ile birlikte yükselir. BEM'de maliyet eleman sayısının karesiyle gider. |
| Yönelim açı sayısı | - | 8 – 360, 8 adım | 72 | Kutupsal yönelim grafiğinin açı çözünürlüğü. 72, her 5°'de bir okuma demektir. |
Aralık dışı girişler reddedilmez, en yakın izinli değere kırpılır.
GPU hızlandırma
Genel sekmesindeki GPU hızlandırma, vibro-akustik ışıma (Rayleigh) hesabını CUDA cihazına gönderir. Sonuçlar CPU yoluyla yuvarlama farkı düzeyinde aynıdır. Anahtar makineye aittir, projeye hiç yazılmaz.
Anahtar açıkken bile küçük işler işlemcide kalır. Alıcı × eleman × frekans çarpımı yaklaşık on milyonun altındayken ölçülen sonuç GPU'nun 10 kata kadar yavaşlamasıdır; büyük alan hesaplarında ise aynı kod 20–40 kat hızlanır. Anahtarın her koşuda süreyi değiştirmemesinin sebebi bu eşiktir. GPU belleği yetmezse çözüm iptal edilmez, aynı aritmetik ve duyarlıkla işlemciye döner.
Makinede CUDA cihazı yoksa kutu pasifleşir ve GPU hızlandırma (bu makinede kullanılabilir CUDA cihazı yok) yazar. GPU yolu yalnız masaüstü sürümde vardır; diğer her yerde bütün çözümler CPU'da koşar.

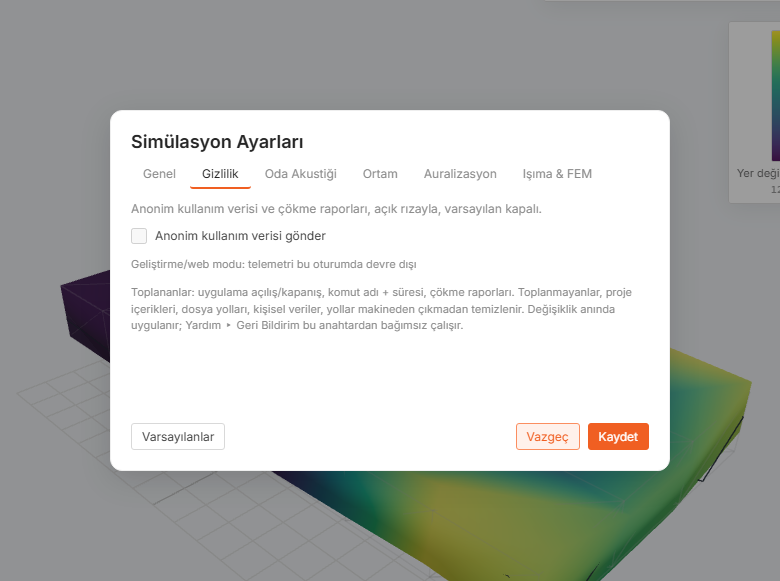

Gizlilik ve telemetri
Gizlilik sekmesinde tek bir anahtar vardır: Anonim kullanım verisi gönder. Varsayılan olarak kapalıdır. Değiştirdiğiniz anda geçerli olur, Kaydet'i beklemez. Kapatmak bekleyen kuyruğu da siler.
| Anahtar açıkken toplananlar | Hiçbir zaman toplanmayanlar |
|---|---|
| Uygulama açılış ve kapanışı; her koşu için komut adı, süresi ve başarılı olup olmadığı; uygulama ve işletim sistemi sürümü; çökme raporları. | Proje içerikleri: geometri, mesh, malzeme, sonuç, sinyal. Dosya yolları ve kullanıcı adları, daha makinenizden çıkmadan temizlenir. Kişisel veriler. |
Olaylar rastgele bir Kurulum kimliği ile eşleştirilir; aynı sekmede görünür ve kopyalanabilmesi için seçilebilir metindir. Telemetri hiçbir zaman lisans anahtarı taşımaz; bu kimlik lisansınızla eşleştirilemez. Telemetrinizin silinmesini istiyorsanız bu kimliği destek ekibine iletin.
Sekme ayrıca Yerel günlük dosyası'nı gösterir: diskinize yazılan döner günlük, dosya başına 1 MB ve beş eski dosya. Kendiliğinden makineden çıkmaz.
Yardım ▸ Geri Bildirim Gönder… bu anahtardan bağımsızdır. Düğmeye basmak, o tek mesaj için verilen rızadır.
Lisans yönetimi
inWaves her açılışta lisansını çevrimiçi doğrular. Güncel durumu Ayarlar ▸ Lisans… altında görürsünüz:
| Satır | Ne gösterir |
|---|---|
| Anahtar | Anahtarınız, maskeli. |
| Paket | Deneme ya da Tam sürüm. |
| Bitiş tarihi | Sürenin sonu; süre yoksa süresiz. |
| Makine kimliği | Bu makinenin kimliğinin ilk karakterleri. Desteğe bunu bildirin; bilgisayarınızdan yalnız tek yönlü özet çıkar. |
Bu makineyi serbest bırak koltuğu boşaltır. Başka bir bilgisayara geçmeden önce bunu yapın. Yoksa yeni makine dolu bir koltuk sayısıyla karşılaşır ve etkinleştirme, portale yönlendiren bir koltuk limiti iletisiyle reddedilir. Bıraktıktan sonra bu kurulum bir sonraki açılışta yeniden etkinleştirme ister; proje dosyalarınıza dokunulmaz.
Yenilemede uygulamada yapılacak bir şey yoktur: bir sonraki açılış yeni süreye karşı doğrular ve yeni bitiş tarihini alır. Süre dolarsa açılış kapısı “Lisansın süresi dolmuş” der ve Lisans portalını aç düğmesini sunar; yenileme ve koltuk işlemleri orada yapılır. Yeniden dene yalnız sunucuya hiç ulaşılamadığında görünür.
Çevrimdışı kip yoktur. Lisans sunucusuna ulaşılamıyorsa uygulama açılmaz: kısıtlı bir oturum değil, Yeniden dene düğmeli kapı gelir. Ağdan yalıtılmış ya da bağlantısı kesintili makinelerde bunu hesaba katın.
Verileriniz diskte nerede
Windows'ta uygulamanın kendisi için tuttuğu her şey %LOCALAPPDATA%\inWaves altındadır:
| Yol | Nedir |
|---|---|
sessions\<id>.iwp | Yaşayan çalışma dosyası. Otomatik kayıt budur, her değişiklikte diske yazılır. |
sessions\<id>.json | Ad, hedef yol, kaydedilmemiş değişiklik olup olmadığı. Çökmeyi temiz çıkıştan ayırt ettiren şey budur. |
sessions\<id>.lock | Oturum yaşarken tutulan işletim sistemi kilidi. Süreç ölür ölmez çekirdek kilidi bırakır; çöken oturum bir sonraki açılışta size geri sunulur. |
recent.json | Karşılama ekranındaki son projeler listesi, on kayıt derinliğinde; kaybolmuş yollar elenir. |
logs\inwaves.log | Döner uygulama günlüğü, dosya başına 1 MB, beş dosya saklanır. |
Kendi proje dosyalarınız nereye kaydettiyseniz oradadır. Kaydet ve Farklı Kaydet… kendi kendine yeten tek bir .iwp yazar; başka bir makinede açmak için yukarıdaki klasörlere ihtiyaç yoktur.
Işın sayısı'nı değiştirip Kaydet'e basın; başlık çubuğu projeyi kaydedilmemiş işaretler. Şimdi Arayüz dili'ni değiştirin: arayüz anında döner, proje temiz kalır.
Buradaki aralıklar ve varsayılanlar yayındaki sürümden okunmuştur. Sizin kopyanızda bir alan başka bir sınıra kırpılıyorsa Yardım ▸ Hakkında altındaki sürümü denetleyin.
